產(chǎn)品介紹
耐磨陶瓷涂料簡(jiǎn)介:
KN17耐磨陶瓷涂料,由改性高分子與陶瓷顆粒 等混合而成,用于設(shè)備耐磨部位的防護(hù)。 主要用于:保護(hù)表面免受嚴(yán)重的損壞 代替?zhèn)鹘y(tǒng)的焊接覆蓋來修復(fù)損壞的金屬表面 代替陶瓷磚和很容易脫落的橡膠襯里。

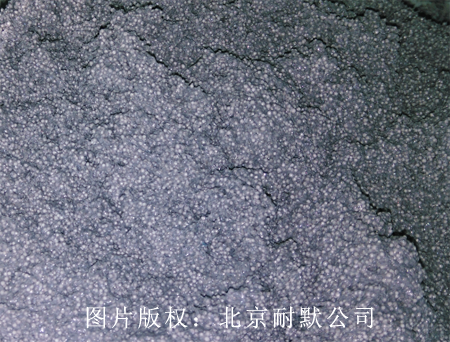

圖(1)KN17耐磨陶瓷涂料A組份,內(nèi)含大量顆粒,是北京耐默公司獨(dú)家產(chǎn)品
耐磨陶瓷涂料配方:
耐磨陶瓷涂料配方各廠家不同,以KN17高分子聚合物耐磨陶瓷涂料為例,其主要成分有17種原料,需要采用專用生產(chǎn)設(shè)備加工,不推薦自己配制,北京耐默公司可以根據(jù)您的工況要求定向開發(fā)耐磨陶瓷涂料配方,目前已經(jīng)有100多種工況應(yīng)用,如耐氫氟酸腐蝕耐磨陶瓷涂料配方、高溫耐磨陶瓷涂料配方、海水耐磨陶瓷涂料配方、防腐耐磨陶瓷涂料配方等
包裝及涂抹用量:
建議涂抹厚度為4mm 10公斤每套桶裝可涂抹1平方米
耐磨陶瓷涂料價(jià)格:
耐磨陶瓷涂料每套10公斤,每公斤耐磨陶瓷涂料價(jià)格:150元,每套價(jià)格:1500元

圖(2)AB雙組份KN17耐磨陶瓷涂料外包裝
提示:組分要提前混合和提前稱重 桶內(nèi)包裝有攪拌和施工的說明及工具
顏色:灰色
性能及優(yōu)點(diǎn)
耐磨性好 延長(zhǎng)易磨損的設(shè)備的使用壽命 降低熱膨脹系數(shù) 延長(zhǎng)設(shè)備壽命 耐腐蝕性好 覆蓋大多數(shù)化學(xué)腐蝕 粘接力強(qiáng) 不易脫落 易操作 可以垂直涂抹 固化時(shí)間短 純固體,無有害物質(zhì)揮發(fā)、使用安全、凝固不收縮。
KN17耐磨陶瓷涂料技術(shù)數(shù)據(jù) | |||
組合成分 | 雙組份,耐磨陶瓷涂料主料A和固化劑B | ||
增強(qiáng)材料 | 陶瓷顆粒的混合物 ,耐滑動(dòng)嚴(yán)重磨損 | ||
密度 | 2.5×10 3 kg/m3 |
155磅/立方英尺 | |
粘接強(qiáng)度 | (ASTM D 4541) | 238.9 kg/cm2 (23.5 MPa) | 3,400 psi |
抗壓強(qiáng)度 | (ASTM C 579) | 620 kg/cm2 | 8,800 psi |
抗拉強(qiáng)度 | (ASTM C 307) | 250 kg/cm2 (20.7 MPa) | 3,500 psi |
抗彎強(qiáng)度 | (ASTM C 580) | 370 kg/cm2 (37.9 MPa) | 5,200 psi |
抗沖擊性 | (ASTM D 2794) | 6.8 N-m | 60 in-lb. |
邵氏硬度 | (ASTM D 2240) | 85 | |
在21°C 涂抹厚度為6mm時(shí)的流掛性 | 無流掛 | ||
最高溫度(根據(jù)環(huán)境) | 潮濕環(huán)境 干燥環(huán)境 |
95°C 205°C |
203°F 400°F |
保質(zhì)期(容器不開封) | 2年(在室溫10°C-32°C干燥環(huán)境中儲(chǔ)存,密閉封裝 ) |
耐磨陶瓷涂料施工:
1.表面預(yù)處理:
適當(dāng)?shù)谋砻骖A(yù)處理對(duì)產(chǎn)品的長(zhǎng)期使用非常重要。

圖(3)現(xiàn)場(chǎng)施工一般以采用角磨機(jī)粗糙化處理
預(yù)處理的目的是去除鋼板表面的氧化皮,使鋼材裸露出母體金屬。通常情況下,采用噴砂或噴丸處理。各種表面的光潔度達(dá)到Sa2 級(jí)。粗糙表面(大于75um-125um)使用砂輪機(jī)處理。

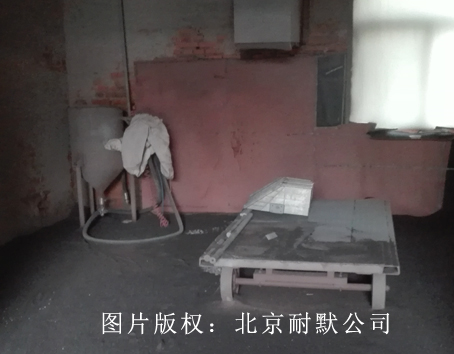

圖(4)北京耐默公司工廠擁有專業(yè)的噴砂房,全方位表面處理
2. KN17涂料混合:
為了便于混合和應(yīng)用,溫度應(yīng)該控制在21-32℃(70-90℉)。每套產(chǎn)品都以一定的混合比例包裝。如果需要混合其他比例或數(shù)量, 應(yīng)該按照混合比例重新稱重。

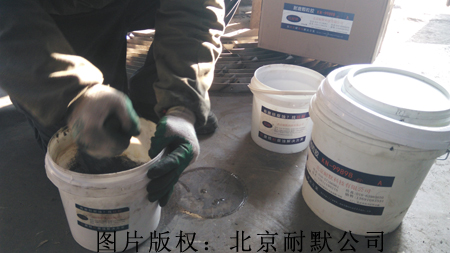

圖(5)耐磨陶瓷涂料AB按比例配制,攪拌均勻
混合比例 重量比 A : B 4 : 1
當(dāng)用工具混合時(shí),將兩種成分放到一個(gè)干凈干燥、無孔表面(通常用的塑料)上。開始用工具混合時(shí),用數(shù)字8的模式慢慢混合,周 期性的刮一下工具表面,確保沒有沒混合的殘余物留在表面上。繼續(xù)混合直到涂料充分混合,顯示為同一顏色即沒有其他色澤條紋。
如果用電動(dòng)工具混合,將兩種組分放到容器里,在低速下混合直到同一顏色為止,為確保完全混合,最后手動(dòng)按照前面敘述的方法混合。
注:每次混合后,需在45分鐘內(nèi)使用。
耐磨陶瓷涂料使用操作時(shí)間表:
10°C | 16°C | 25°C | 32°C | |
50°F | 60°F | 77°F | 90°F | |
10 kg (22 lbs) | 60 min. | 40 min. | 30 min. | 20min. |
以上表格中時(shí)間,從KN17耐磨陶瓷涂料混合開始。
耐磨陶瓷涂料用途:
KN17耐磨陶瓷涂料最小的涂覆厚度為3mm。最低施工溫度是10℃(50℉)。在某些特定的應(yīng)用場(chǎng)合,要求額外的支撐,在涂覆KN17耐磨陶瓷涂料之前在金屬基體上焊接金屬網(wǎng),更利于施工。
用塑料工具或者泥刀,將涂料壓到表面,一旦涂料涂到表面上,使用工具找平。
在下面所描述的實(shí)干前,已涂覆KN17耐磨陶瓷涂料表面可以再涂覆任何KN22防腐涂料。如果已經(jīng)實(shí)干(如下面所描述),表面應(yīng)該粗糙處理,并去 除灰塵或者其他污染物后再涂覆其它涂層。

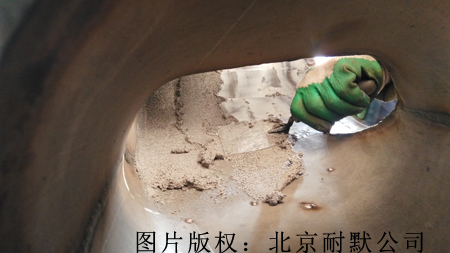

圖(6)耐磨陶瓷涂料現(xiàn)場(chǎng)涂抹施工
涂覆
厚度 | 重量 | 涂覆面積 |
4mm | 10 kg | 1m2 |
實(shí)際應(yīng)用工況下,KN17耐磨陶瓷涂料用量計(jì)算公式:
用量(kg)=2.0×涂覆面積(m 2)×涂覆厚度(mm)
KN17耐磨陶瓷涂料 固化時(shí)間:
KN17耐磨陶瓷涂料 固化時(shí)間:
16°C | 25°C | 32°C | 43°C | |
60°F | 77°F | 90°F | 110°F | |
表干 | 5 hrs. | 3hrs. | 2 hrs. | 1 hrs. |
實(shí)干 | 48hrs. | 24hrs. | 20hrs. | 12 min. |
全固化 | 72 hrs. | 48hrs. | 30hrs. | 24 hrs. |
為促進(jìn)固化,允許耐磨陶瓷涂料首先變得表干后,接著加熱到70℃ 4小時(shí)
清理
用完之后立即用有機(jī)溶劑(丙酮,二甲苯,酒精和甲基酮)清除工具,一旦固化,涂料必須磨掉。
安全
在用任何產(chǎn)品之前,預(yù)覽一下施工區(qū)域安全要求。
保存壽命(未開封):2年 (在10℃至32℃,干燥、密封環(huán)境)

圖(7)專業(yè)的耐磨陶瓷涂料施工隊(duì)伍,每個(gè)人都很用心,做小而精的專業(yè)耐磨組織
應(yīng)用領(lǐng)域:
箱體和筒倉(cāng) 風(fēng)管 管道彎頭 椎體 碎漿機(jī) 泥漿泵 溜槽 耐磨板 集塵器
北京耐默公司是全國(guó)知名的生產(chǎn)耐磨陶瓷涂料的廠家,KN17耐磨陶瓷涂料以真誠(chéng)取信譽(yù),以高質(zhì)標(biāo)準(zhǔn)的耐磨陶瓷涂料質(zhì)量體系,專業(yè)的施工隊(duì)伍。本廠主要產(chǎn)品有:耐磨陶瓷涂料、耐磨防腐涂料等,產(chǎn)品暢銷全國(guó),深受用戶好評(píng)。
更多產(chǎn)品
